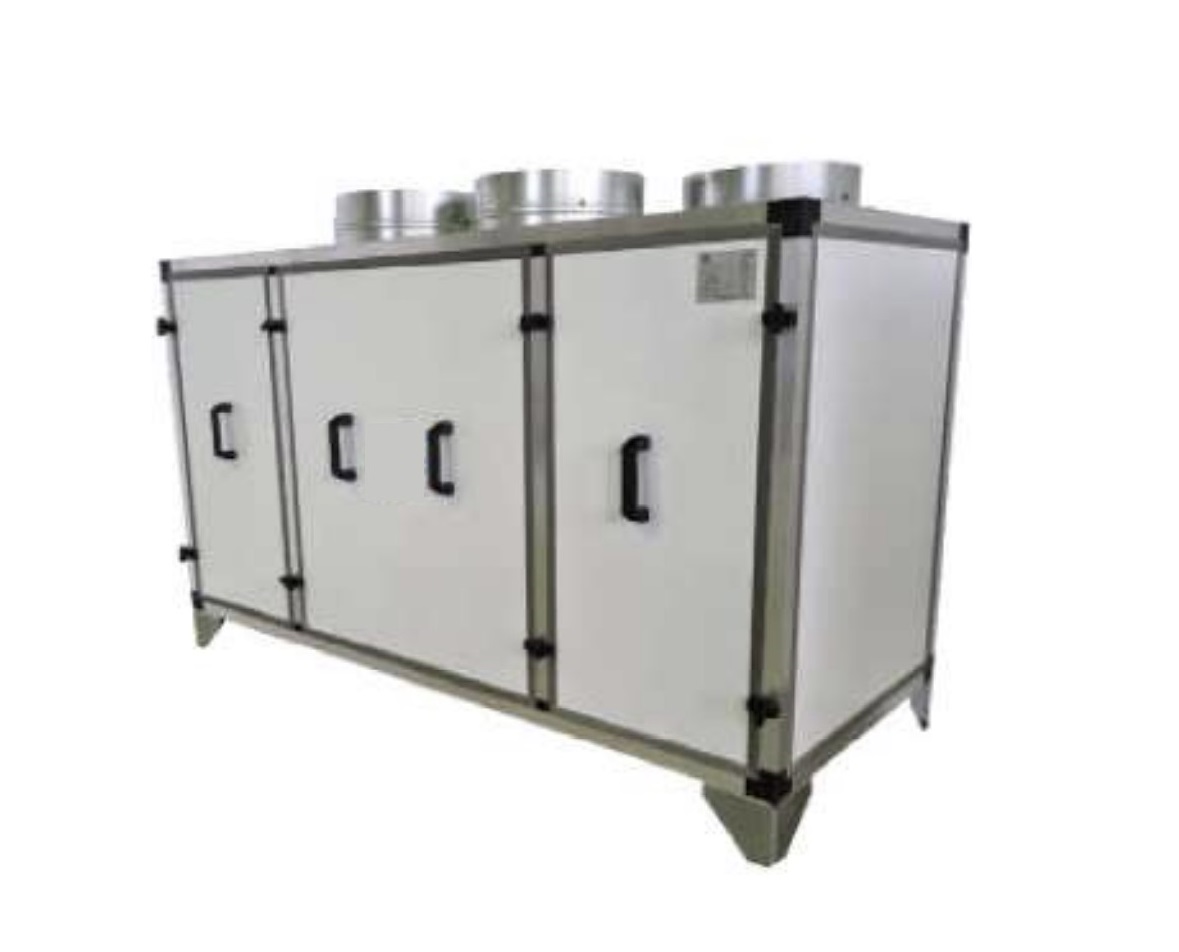

Компактная приточно-вытяжная установка AIRSVENT-MINI-1000-P-E с пластинчатым рекуператором и электронагревателем до 1000м3/ч

Компактная приточно-вытяжная установка AIRSVENT-MINI с пластинчатым рекуператором и электронагревателем до 1000м3/ч

Конструкция установки

Установка оснащена пластинчатым рекуператором с увеличенной площадью поверхности теплообмена, что позволяет добиться эффективности рекуперации до 86%. Корпус состоит из сэндвич-панелей с пенополиуретановым наполнением покрытых белым полимерным покрытием, алюминиевого каркаса с пластиковой фурнитурой производства  фирмы APS Arosio (Италия). Для подсоединения к системе воздуховодов  имеются входы и выходы Ø250 мм. Рекомендуется подсоединять установку  гибкими шумоизолированными воздуховодами. Для достижения  оптимальных акустических и аэродинамических характеристик необходимо  предусматривать прямой участок воздуховода длиной не менее 1м после  выхлопа установки.

Стандартные функции

Управление с помощью пульта дистанционного управления Z031 с ЖК-дисплеем, энергонезависимые часы реального времени и многофункциональный таймер, управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры воздуха, контроль основных технологических параметров и выявление аварийных ситуаций. Управление вентиляционной установкой осуществляется по заданной программе, включающей в себя: автоматическое регулирование температуры приточного воздуха в соответствии с заданной уставкой; плавное управление электрическим подогревом с ограничением максимальной мощности; контроль состояния датчика температуры; контроль двигателя вентилятора; контроль загрязнения фильтра; работу по таймеру; режим автоматического оттаивания рекуператора. По умолчанию в схеме автоматики предусмотрено подключение электрического калорифера предварительного нагрева воздуха до 3кВт. Автоматического перехода между летним и зимним режимами работы не предусмотрено, переключение осуществляется с помощью пульта.

Датчики

Канальный датчик температуры воздуха

Применяется для измерения температуры, к блокам управления подключаются датчики на базе  термочувствительных элементов с характеристикой Pt1000. Применяется для контроля температуры в воздуховод. Крепится в воздуховоде на прямом участке при помощи прилагаемого крепежного приспособления.

Датчик температуры в помещении

Датчик температуры в помещении встроен в панель управления Z031. При монтаже панели следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например: радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.).

Дифференциальный датчик давления

Датчик дифференциального давления подключается к блокам управления для сигнализации засорения воздушного фильтра. Уставка 200Па, нормально-закрытый контакт.

Пример обозначения при заказе:
