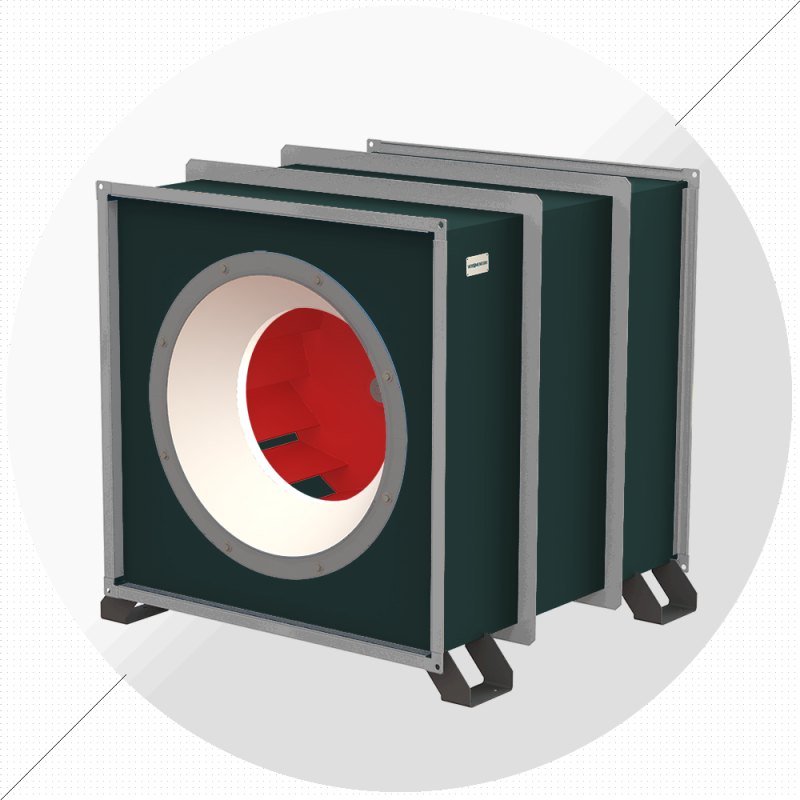

Канальный вентилятор ВРК №5,6, Ø560 мм
⚙️ Подбор и заказ
Характеристики
Описание
Канальный вентилятор ВРК №5 — канальный радиальный вентилятор в шумоизолированном корпусе завода «Виктория» (Москва). Номер 5,6: диаметр рабочего колеса 560 мм. В каталоге завода 6 исполнений по двигателю: производительность от 1300 до 18 400 м³/ч, полное давление до 920 Па, мощность 0,75–5,5 кВт.
Радиальное колесо в квадратном корпусе, который врезается прямо в линию воздуховода. ВРКш — исполнение со звукоизолированным корпусом. Заменяет импортные канальные вентиляторы квадратного сечения.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРК-5,6-095-3-1500 | 0,95 | 1900–12 500 | 712…38 | 711…20 | АИР100S4 | 3 | 1410 | 127 |
| ВРК-5,6-100-4-1500 | 1,00 | 2200–14 600 | 788…42 | 788…18 | АИР100L4 | 4 | 1410 | 127 |
| ВРК-5,6-110-5,5-1500 | 1,10 | 2800–18 400 | 920…49 | 918…11 | АИР112M4 | 5,5 | 1440 | 157 |
1000 мин⁻¹ — 3 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРК-5,6-095-0,75-1000 | 0,95 | 1300–8200 | 303…16 | 303…9 | АИР80А6 | 0,75 | 920 | 106 |
| ВРК-5,6-100-1,1-1000 | 1,00 | 1500–9500 | 336…18 | 336…8 | АИР80В6 | 1,1 | 920 | 110 |
| ВРК-5,6-110-1,5-1000 | 1,10 | 1800–12 000 | 392…21 | 391…5 | АИР90L6 | 1,5 | 935 | 115 |
Расшифровка обозначения
ВРК-5,6-095-0,75-1000
| ВРК (ВРКш) | тип вентилятора; ш — шумоизолированный корпус |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса: 095; 100; 110 |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРК, мм
| Обозначение вентилятора | А | А1 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРК-5,6 | 800 | 831 | 880 | 780 | 900 | 950 | 750 | 100 | 950 | 500 | 13 | 15 |
Габаритные и присоединительные размеры ВРКШ, мм
| Обозначение вентилятора | А | А1 | А2 | L | L1 | B | B1 | C | C1 | H | H1 | d | d1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРКш-5,6 | 800 | 831 | 900 | 880 | 780 | 900 | 950 | 750 | 100 | 950 | 500 | 13 | 15 |
Назначение и исполнения
| Общего назначения | без обозначения |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Приточные и вытяжные системы офисов, магазинов, ресторанов
- Канальные системы с ограниченной высотой запотолочного пространства
- Производственные и складские помещения
- Объекты с требованиями по шуму (ВРКш)
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРК, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
